Новая канструкцыя, цвёрдацельны ВЧ кампактны зварачны апарат для труб

Замест традыцыйнай кампаноўкі паасобнага тыпу шаф выпрамніка і інвертарных шаф гэтая новая канструкцыйная цвёрдацельная ВЧ кампактная зварачная машына для труб аб'ядноўвае два асноўныя функцыянальныя блокі ў адну кампактную шафу. Гэтая інтэграцыя не толькі памяншае агульны аб'ём абсталявання за кошт спрашчэння структуры сістэмы, але і скарачае адлегласць унутранай праводкі паміж двума блокамі, мінімізуючы перашкоды сігналу і паляпшаючы стабільнасць перадачы энергіі ў працэсе вытворчасці зварных труб.

Цвёрдацельны ВЧ кампактны зварачны апарат звычайна складаецца з наступных частак:

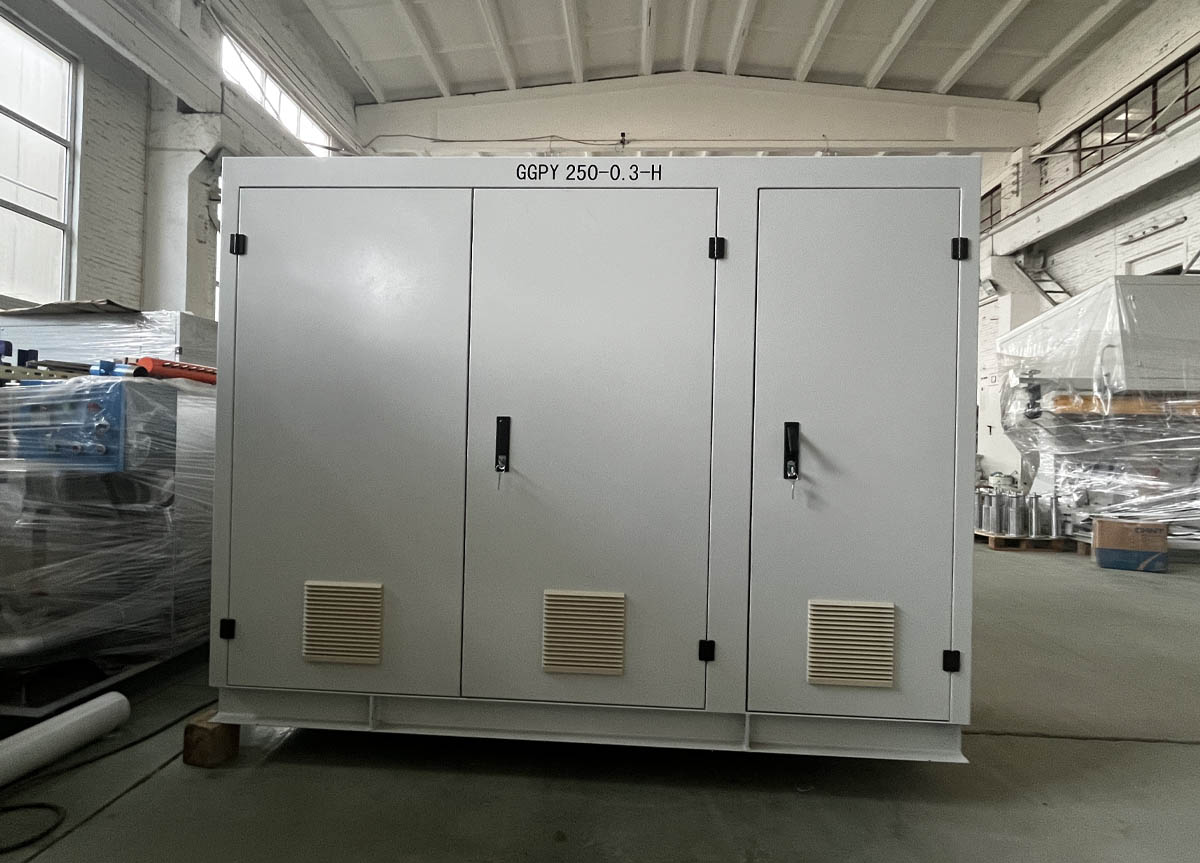

1.Новая структура цвёрдацельнага ВЧ кампактнага зваршчыка труб Галоўная шафа:

Мы выкарыстоўваем гэтую новую структуру, якая робіць шафу выпрамніка і інвертара ў адной шафе. Гэтая новая канструкцыя можа зэканоміць больш месца і палегчыць падключэнне кабеляў кліентаў. Цяпер для гэтай новай структуры мы распрацоўваем ад 50 кВт да 400 кВт. Калі зварачны апарат большай магутнасці, мы ўсё роўна прапануем выкарыстоўваць асобны тып трубазваршчыка.

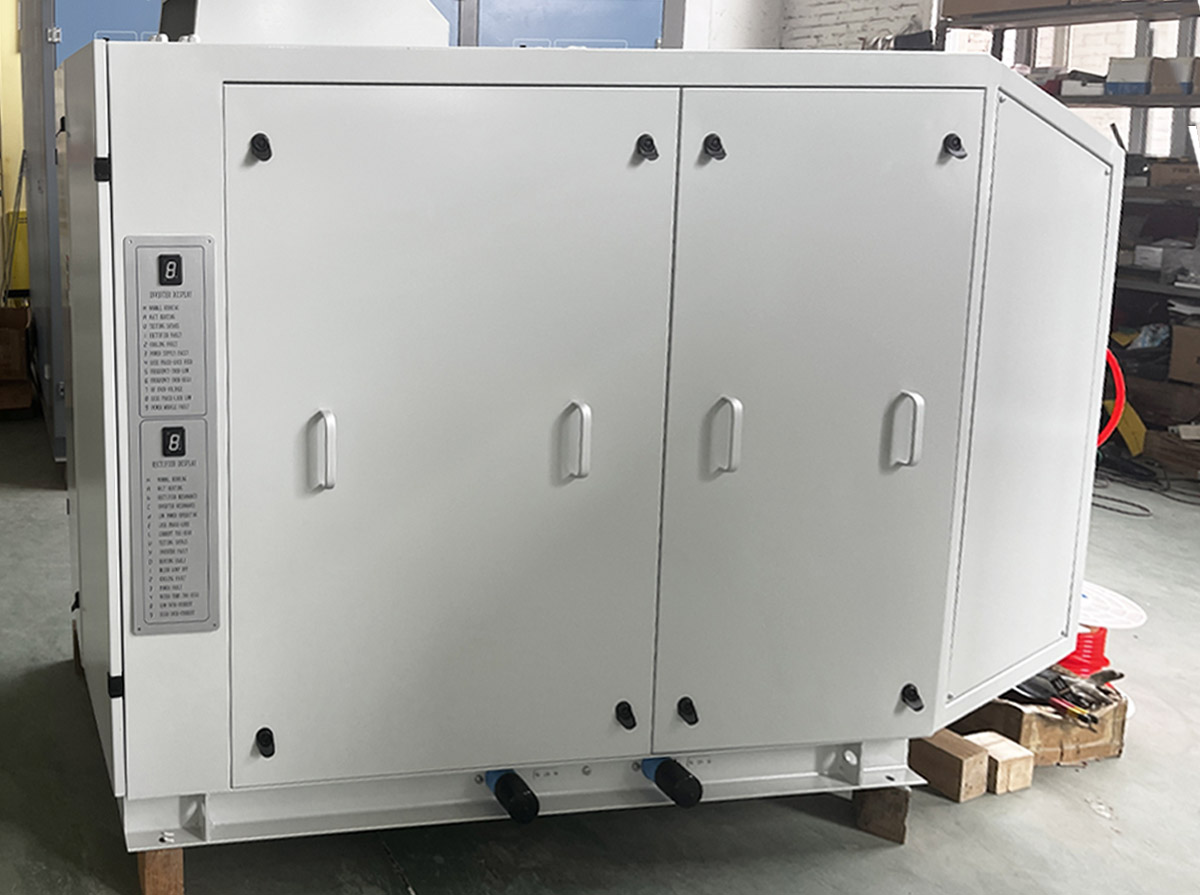

2. Шафа сухога трансфарматара

Унутры гэтай шафы сухога трансфарматара мы абсталявалі сухі паніжальны трансфарматар, які можа замест традыцыйнага алейнага трансфарматара лёгка завяршыць дастаўку ў многія краіны.

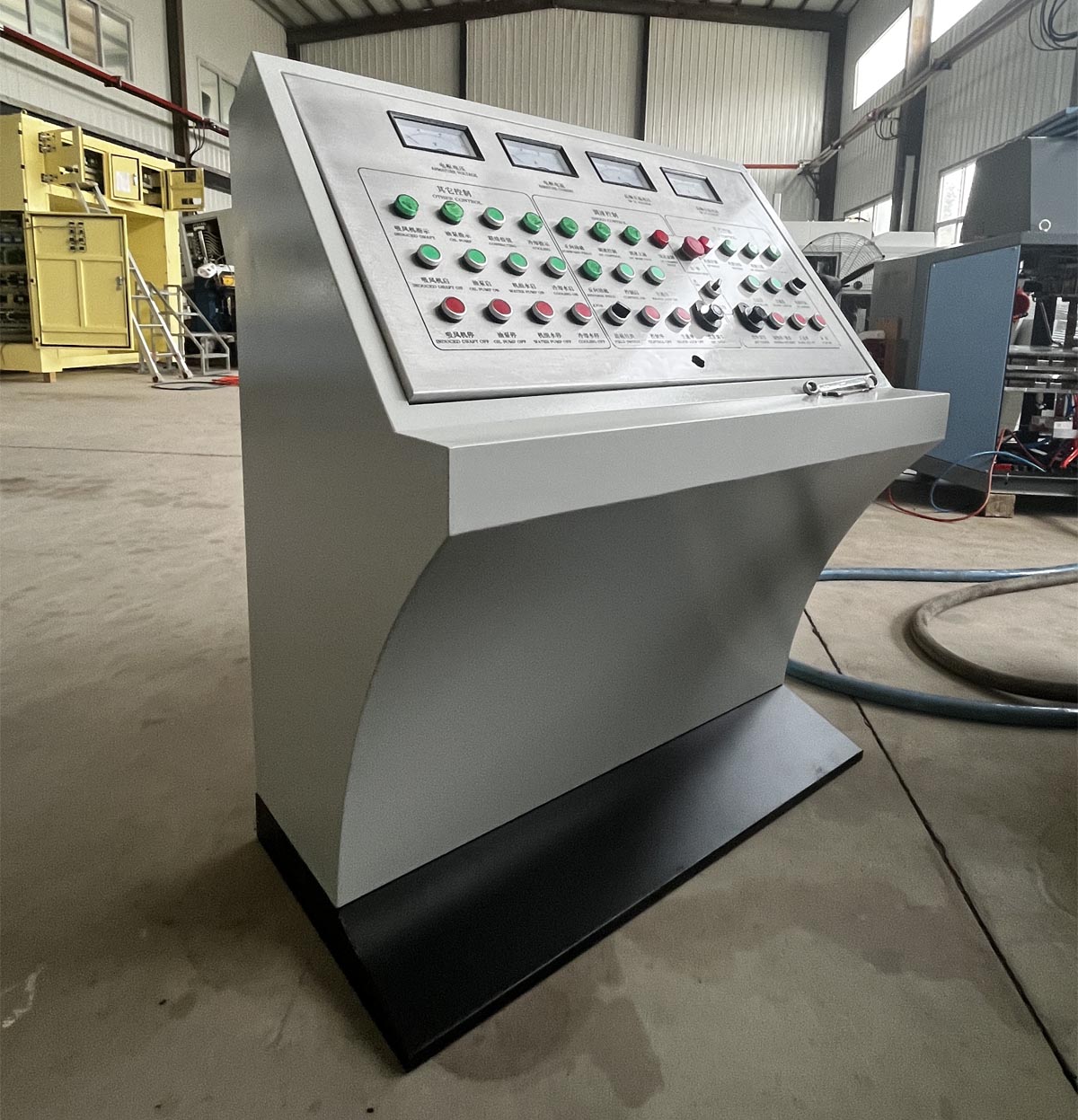

3.Кансоль

Цэнтральная кансоль кіравання можа забяспечваць дыстанцыйнае кіраванне цвёрдацельным ВЧ кампактным зварачным апаратам для труб, шафай рэгулявання хуткасці (кіроўцам), ахаладжальнікам вады, вентылятарамі і г. д. Абсталяваннем.

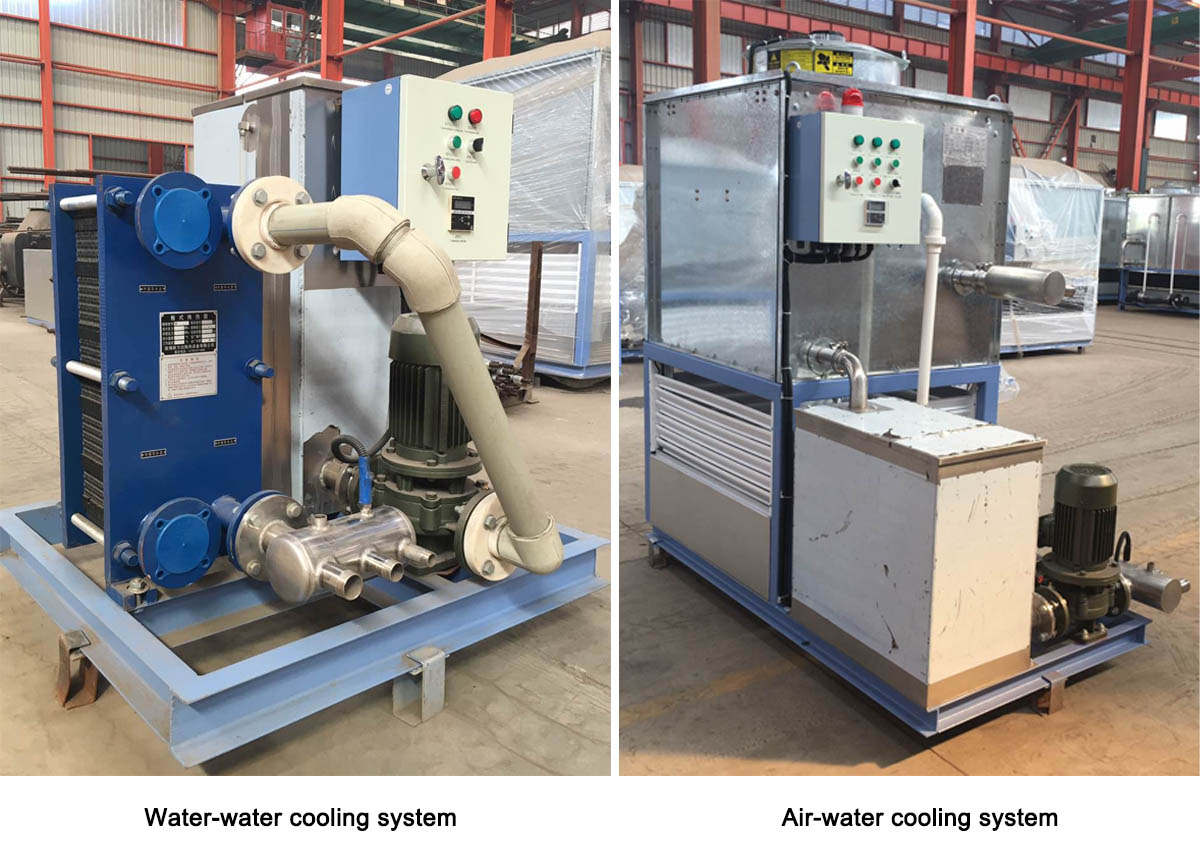

4. сістэмы астуджэння: сістэма астуджэння вада-вада або сістэма астуджэння паветра-вада дадаткова

Сістэма астуджэння новай канструкцыі цвёрдацельнага ВЧ кампактнага зварачнага апарата для труб у асноўным выкарыстоўваецца для ўнутранага цыркуляцыйнага астуджэння замкнёнага контуру высокачашчыннага зварачнага апарата і вадзянога астуджэння шафаў кіравання хуткасцю (кіроўца). Звычайна ёсць два віды: сістэма астуджэння паветра-вада і сістэма астуджэння вада-вада. Паветрана-вадзяная сістэма астуджэння можа працаваць самастойна, а вада-вадзяная сістэма астуджэння павінна быць абсталявана градзірняй або басейнам. Гэта абсталяванне займае невялікую плошчу, а тэмпература вады на ўваходзе ў сістэму ацяплення эфектыўна кантралюецца ніжэй за 40°C, каб забяспечыць доўгатэрміновую стабільнасць ацяпляльнага абсталявання.
