Раннія знаёмствы з высокачашчынным абсталяваннем вакуумных трубак

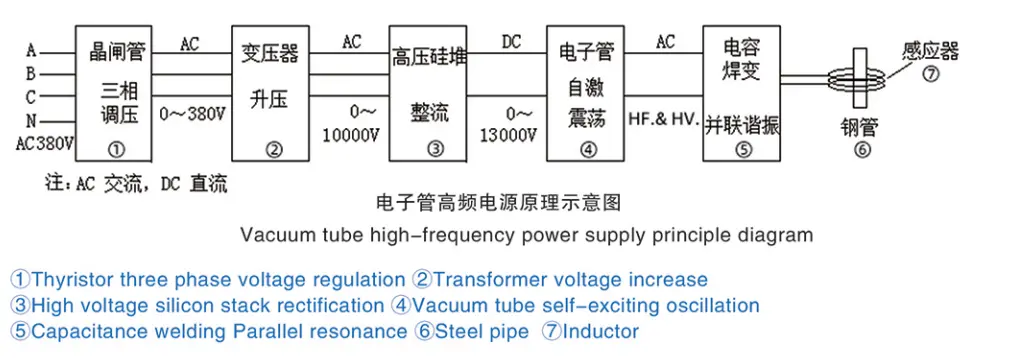

20 гадоў таму высокачашчынныя крыніцы энергіі (шырока вядомыя як «высокачашчынныя печы»), якія выкарыстоўваліся для зваркі труб і тэрмічнай апрацоўкі ў Кітаі, у асноўным былі абсталяваннем з электроннымі трубкамі (таксама вядомымі як «вакуумныя трубкі») у якасці асноўных кампанентаў інвертара. Асноўны прынцып паказаны на наступным малюнку:

Звычайны прамысловы пераменны ток (трохфазны чатыры правады 380 В/50 Гц у Кітаі) пераўтворыцца ў рэгуляваны пераменны ток у дыяпазоне ад 0 да 380 В (частата не змяняецца) праз тырыстарны рэгулятар напружання пераменнага току, а затым павышаецца да амаль 10000 В высокага напружання (частата не змяняецца) з дапамогай трансфарматара, а затым выпрамляецца схемай выпрамніка высокага напружання да дзесяткаў тысяч высокага напружання. Пастаянны ток, а затым вагаецца вакуумнай трубкай да высокачастотнага і высокавольтнага току, а затым праз паралельны рэзананс LC для ўзмацнення вагальнага току, а пасля зніжэння напружання падаецца на індуктар, які выкарыстоўваецца для нагрэву сталёвых труб і іншых дэталяў і г. д.

Мэтай рэгулявання напружання пераменнага току з'яўляецца рэгуляванне ўваходнай і выходнай магутнасці ў адпаведнасці з працоўнымі патрабаваннямі, а пры рэгуляванні напружання неабходна таксама зрабіць напружанне стабільным, каб забяспечыць стабільнасць выхадной магутнасці абсталявання пры пэўных умовах працы.

З-за выкарыстання вакуумнай трубкі (высокавольтных кампанентаў малога току) напружанне павінна быць павялічана, інакш нельга будзе выдаваць вялікую магутнасць, але ў той жа час, каб адаптавацца да малога імпедансу індуктара, неабходна яшчэ больш знізіць напружанне.

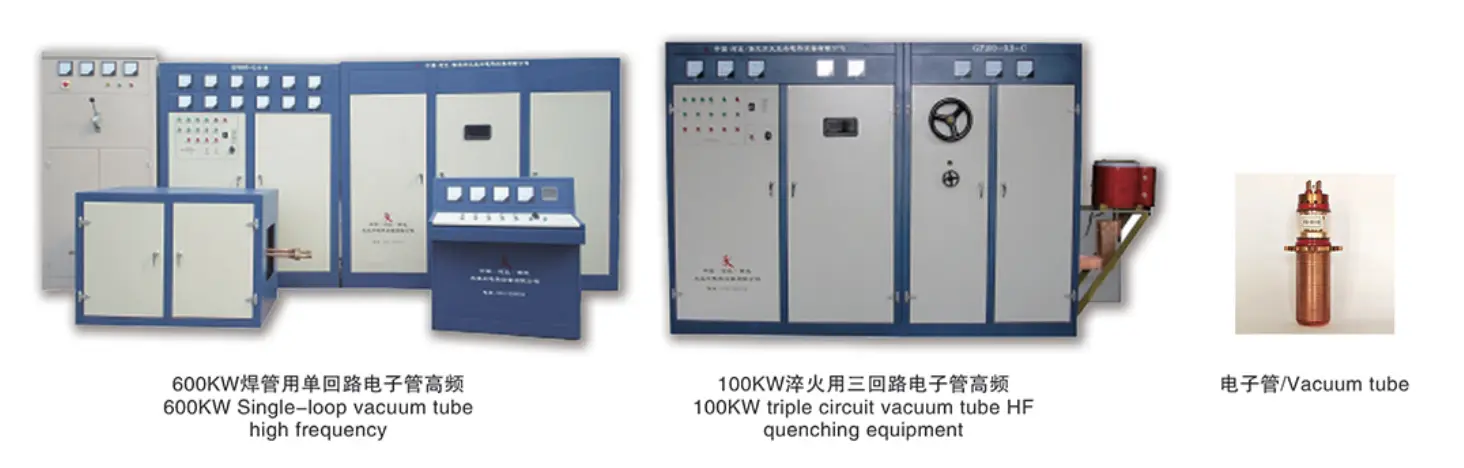

На прыведзеных ніжэй фотаздымках прадстаўлена высокачашчыннае высокачашчыннае абсталяванне з аднаконтурнай вакуумнай трубкай магутнасцю 600 кВт і высокачастотнае абсталяванне з трохкантрольнай вакуумнай трубкай магутнасцю 100 кВт.

У трубаварнай прамысловасці па-ранейшаму існуе невялікая колькасць высокачашчынных вакуумных трубак, у той час як у такіх галінах, як загартоўка і пайка, высокачашчынныя вакуумныя трубкі па-ранейшаму шырока выкарыстоўваюцца.
